為了減少能耗提高水泵的效率，會把兩臺型號功率相同的水泵進行并聯運行。
隨著房屋建筑的不斷增多，中央空調水系統越來越多的使用兩臺或者多臺水泵并聯的運行方式，針對使用兩臺水泵并聯運行的系統，有些系統使用兩臺泵平均工頻運行方式，有些系統使用一臺工頻一臺變頻運行方式，有些系統使用兩臺水泵變頻的運行方式。這是由于空調負荷會隨著室內和室外環境的變化進行變化的，兩臺水泵都使用工頻運行會造成大量的能源浪費。節能空調系統大部分使用變頻調速系統，但是又有工頻又有變頻的運行狀態與兩臺水泵同時變頻哪個更節能，兩臺水泵同時變頻會更節能一些。下面對空調水系統水泵并聯節能分析進行講解。

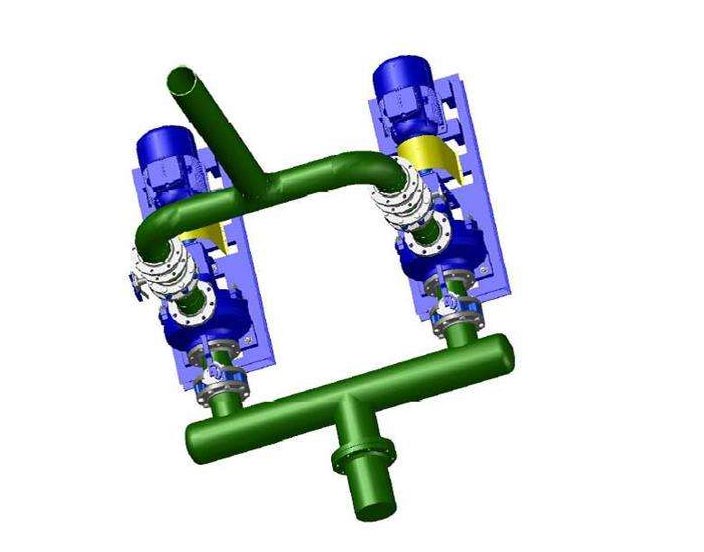

水泵并聯操作圖
空調系統運行現狀以及存在的問題
我國的建筑物能耗約占能源中耗量的百分之三十。在裝有中央空調的建筑物當中，中央空調的能耗約占建筑總能耗的百分之六十，并且會有逐年增長的趨勢。根據相關資料統計，實際在一年的大部分時間內空調負荷會比設計的負荷要低的多，全年約有百分之六十的時間實際負荷在設計負荷的百分之五十到百分之七十以下運行，并且會隨時波動，導致實際負荷總不能達到設計的滿負荷狀態，會形成嚴重的能源浪費，嚴重影響經濟效益與人們的生活水平，怎樣降低空調的能耗是現下要解決的問題。
中央空調水系統簡介和試驗平臺的描述
中央空調水系統簡介
中央空調系統供冷的冷源是冷水機組，其中冷凝器側是冷卻水系統，蒸發器側為冷凍水系統，空調水系統有冷卻水系統與冷凍水系統組成。冷卻水系統包含冷卻循環水泵、冷卻塔和相應的閥門、管道。冷凍水系統包含冷凍循環水泵、分集水器、閥門、管線與相應的空調末端設備。
試驗平臺的描述
試驗所需要的設備有：一套擬建的兩單元五層樓的空調冷水機組的給水系統，每個單元分別裝有風機盤管，系統中的水量從高位水箱補充，水流揚程是由兩臺型號的變頻水泵提供，每層樓的供水由閥門進行控制，供水管道中裝有壓力傳感器、閥門、流量計等，除此以外還包括兩臺變頻柜和功率表、轉速儀、流量計等。設置兩單元五層的十個閥門都可以打開，這時負載為百分之百。每關閉一個閥門，負載降低為百分之十。實驗中分別測試兩臺水泵的負載與流量的變化，兩臺均使用工頻、一臺使用工頻一臺使用變頻、均變頻時可以通過性能曲線圖對這三種運行方式進行對比，并對節能效果進行分析。
試驗和理論分析
兩臺水泵均工頻
在這次實驗中始終保持這兩臺泵的頻率是額定值50HZ，利用關閉閥門來降低負載并且測量出各階段的參數值。繪制出的總功率總流量會隨著負載率變化的曲線圖進行表示。

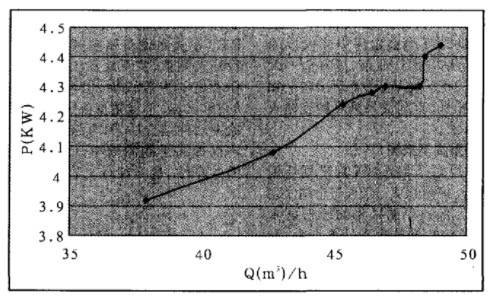

兩臺水泵均工頻時的總流量與總功率曲線圖
從繪制的曲線圖中可以看出，隨著流量的降低水泵的功率在減少，當負載率減少為百分之三十，流量減少到37.9（m3/h）時，這時的功率依舊是3.92KW，這就說明即便有很小的室內負荷，依然會耗費較大的水泵功率，導致電能的嚴重浪費節能效果會變差。
一臺泵工頻一臺泵變頻
在這項實驗中一臺泵隨著流量的變化而變頻，另一臺泵的工頻負載率分別是百分之百、百分之九十、百分之八十、百分之七十、百分之六十、百分之五十、百分之四十時，利用調頻改變流量。
當一臺泵工頻一臺泵變頻時，在同一負載的情況下，會隨著流量的降低所耗功率明顯呈指數遞減，流量越低功耗遞減的越慢，當流量低于30（m3/h）時，各負載率下所耗的功率差別不是很大，流量高于35（m3/h）后，相同流量下負載率越大水泵功耗越低，這是由于流量越低管網阻力越大水泵中的一部分能量要用來克服阻力。
兩臺水泵均變頻
在這次實驗中，兩臺水泵都隨著流量的變化而變頻，負載分別是百分之百、百分之九十、百分之八十、百分之七十、百分之六十、百分之五十、百分之四十時利用調頻改變流量。
兩臺水泵均變頻時隨著流量的降低功率也會有所降低。這就說明均變頻的運行方式節能效果優于一臺泵工頻一臺泵變頻的運行方式，自然也會優于均工頻的運行方式。比如對應和流量是30（m3/h）時，一臺水泵工頻一臺水泵變頻的運行方式各自為負載下所耗的功率大約是2.4（KW），兩泵都變頻時各自負載下所耗的功率大約是1（KW）左右，節能率接近百分之六十節能效果明顯。流量越低時均變頻的運行方式較一臺泵工頻一臺泵變頻的運行方式節能效果明顯。流量越低時各自負載率下消耗的功率降低度很小的原因是：流量越低水泵需要克服的管網阻力就會越大，等流量小到一定值時，管網的阻力會達到較大限值，這時各負載率下所消耗的功率值也會相近。

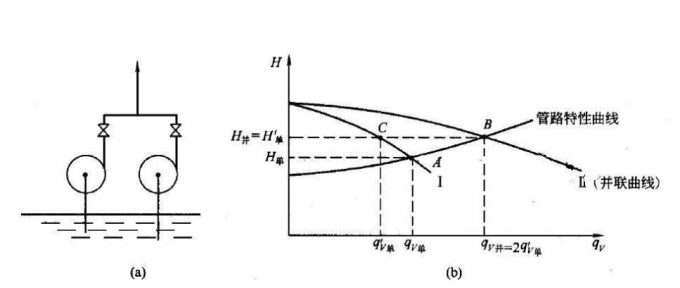

水泵并聯圖
從上面三組數據和曲線分析中可以得出，變頻調速技術可以用在中央空調循環水泵控制系統中使用，優點是節能效果明顯、調速性能好?？梢钥偨Y(jié)出以下結論：針對兩臺同型號水泵并聯的運行情況，兩臺均工頻的節能效果較差。流量較低時就能的效果就會越好。流量越低水泵需要克服的管網阻力就會增大。
空調水系統水泵并聯節能分析有水泵廠家總結。
